MẠCH ĐIỀU KHIỂN ĐỘNG CƠ 3 PHA LÀM VIỆC TẠI 2 VỊ TRÍ

I. Giới thiệu chung

Trong các môi trường công nghiệp, việc điều khiển động cơ 3 pha từ nhiều vị trí thường được yêu cầu nhằm tăng tính an toàn, tiện lợi và hiệu quả làm việc. Ví dụ như điều khiển khởi động/tắt động cơ từ hai đầu của băng tải dài, điều khiển máy bơm nước ở hệ thống tưới tiêu ở 2 vị trí bể và trạm, đầu vào và đầu ra của dây chuyền đóng gói sản phẩm v.v.

Bài viết này giới thiệu mạch điều khiển động cơ từ hai vị trí sử dụng các linh kiện điện cơ bản để khởi động và dừng một động cơ cảm ứng ba pha từ hai điểm điều khiển khác nhau. Hệ thống sử dụng các thiết bị điều khiển tiêu chuẩn như nút nhấn, khởi động từ và rơ le, tập trung vào kỹ thuật liên động điện để tránh xung đột và đảm bảo vận hành an toàn.

II. Các thiết bị chính trong mạch điện

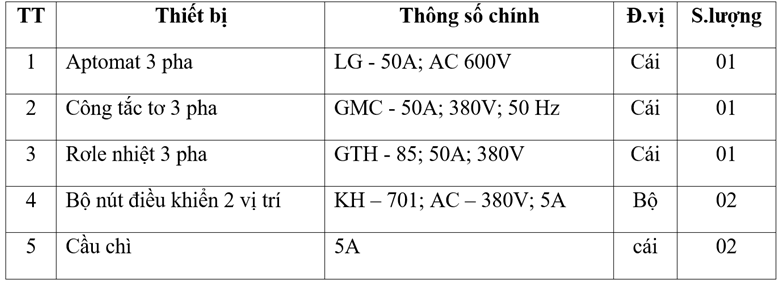

Các thiết bị trong mạch điện này được sử dụng các thiết bị bao gồm:

III. Nguyên lý làm việc

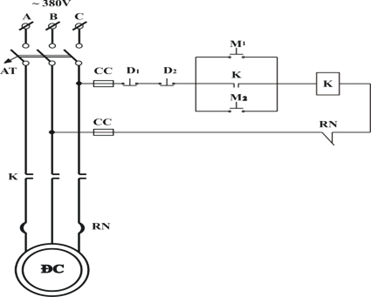

Sơ đồ mạch điều khiển động cơ ba pha làm việc tại 2 vị trí

Nguyên lý làm việc của mạch điện:

Tại mạch điều khiển: Khi ấn nút nhất M1, dòng điện chạy từ pha C qua cầu chì (CC), qua nút dừng 1, dừng 2 (D1, D2), cấp điện cho Công tắc tơ K, lúc này tiếp điểm thường mở K chuyển sang thường đóng (chỉ khi có điện tại công tắc tơ K, lúc bình thường tiếp điểm K này thường mở), dòng điện sẽ chạy qua tiếp điểm này khi tiếp điểm thường mở M1 được nhả ra. Dòng điện tiếp tục chạy qua rơ le nhiệt và chạy qua cầu chì CC đi về pha B.

Trên mạch động lực: Trên mạch điều khiển, chỉ khi công tắc tơ K có điện, lúc này công tắc tơ K trên mạch động lực mới đóng mạch và cấp điện cho động cơ quay. Còn trường hợp khi công tắc tơ K trên mạch điều khiển mở,thì Công tắc tơ K trên mạch động lực luôn mở, và ngắt mạch điện cho động cơ.

Trường hợp khi muốn điều khiển tại vị trí số 2 (M2) hướng đi của dòng điện cũng tương tự. Tuy nhiên, để dừng động cơ, người vân hành phải ấn nút dừng 1, hoặc dừng 2 (D1, D2) trước khi ấn M2.

IV. Kết luận

Mạch điều khiển động cơ 3 pha làm việc tại hai vị trí cung cấp một giải pháp đơn giản nhưng hiệu quả cho việc điều khiển phân tán trong công nghiệp. Với số lượng linh kiện tối thiểu và sơ đồ đấu nối rõ ràng, mạch có độ tin cậy cao, dễ bảo trì, và rất phù hợp để ứng dụng trong các hệ thống điều khiển công nghiệp hiện đại.
