TỦ ĐIỆN PHÂN PHỐI HẠ ÁP
1. Mở đầu
Trong các hệ thống điện hiện đại, tủ điện phân phối hạ áp đóng vai trò là "trung tâm thần kinh" phân phối điện năng một cách an toàn, hiệu quả từ nguồn đến các phụ tải. Việc hiểu và phân tích kỹ lưỡng sơ đồ mạch điện của tủ phân phối là điều kiện tiên quyết để đảm bảo tính ổn định, tối ưu hóa vận hành và dễ dàng bảo trì hệ thống.
2. Tủ điện phân phối hạ áp là gì?

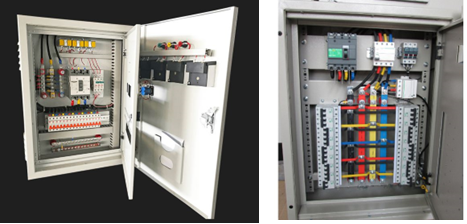

Tủ điện phân phối hạ áp (Low Voltage Distribution Panel – LV Panel) là thiết bị chứa các khí cụ điện như aptomat (MCB/MCCB), contactor, rơ-le, bộ điều khiển, đồng hồ đo… để thực hiện chức năng:
- Phân phối điện năng đến các tải trong hệ thống.
- Bảo vệ mạch điện khỏi ngắn mạch, quá tải.
- Điều khiển đóng cắt, giám sát và hiển thị thông số điện.
- Kết nối với hệ thống điều khiển tự động (PLC, HMI).
Tủ thường được lắp đặt sau tủ tổng (MSB – Main Switchboard), có thể được chia thành tủ phân phối chính (MDB), tủ tầng (SDB), hoặc tủ điều khiển động lực (MCC).
3. Cấu trúc và thành phần chính của sơ đồ tủ điện
3.1. Sơ đồ nguyên lý (Sơ đồ một sợi)
Sơ đồ nguyên lý của tủ điện thể hiện mối liên hệ logic giữa các thiết bị, được biểu diễn bằng một đường dây duy nhất cho mỗi pha (thay vì ba dây). Đây là sơ đồ giúp kỹ sư dễ hình dung luồng điện và chức năng từng bộ phận.
Thành phần điển hình gồm:
|
STT |
Thiết bị |
Vai trò chính |
|---|---|---|
|
1 |
Nguồn cấp |
Thường là máy biến áp hạ áp, máy phát điện hoặc inverter. |
|
2 |
CB tổng (MCCB/ACB) |
Ngắt mạch toàn hệ thống khi xảy ra sự cố. |
|
3 |
Thanh cái (Busbar) |
Dẫn điện và phân phối đến các nhánh phụ. |
|
4 |
CB nhánh (MCB/MCCB) |
Bảo vệ riêng từng tải (máy móc, thiết bị, động cơ). |
|
5 |
Contactor + Rơ-le nhiệt |
Đóng ngắt và bảo vệ động cơ khỏi quá tải, kẹt rotor. |
|
6 |
Thiết bị đo lường |
Đồng hồ ampe, vôn kế, tần số, chỉ thị pha... |
|
7 |
Bộ điều khiển (PLC) |
Điều khiển tự động theo logic lập trình (nếu có). |
|
8 |
Thiết bị bảo vệ khác |
SPD (chống sét lan truyền), Relay bảo vệ, RCD (rò điện). |

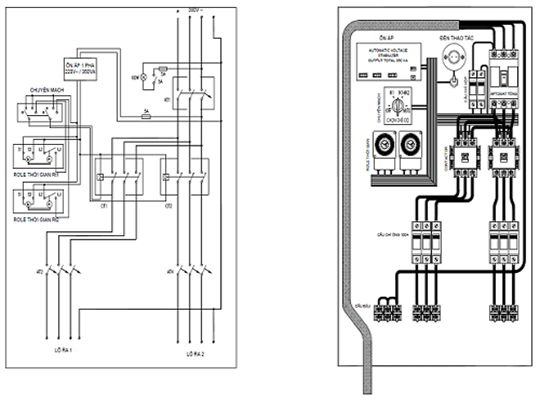

3.2. Sơ đồ lắp đặt (sơ đồ đấu dây)
Là sơ đồ thể hiện chi tiết đường đi dây điện, vị trí thiết bị, đầu nối trong tủ điện. Đây là tài liệu bắt buộc trong thi công và bảo trì.
- Được thể hiện theo đúng kích thước và vị trí thực tế trong tủ.
- Có đánh dấu mã dây, mã thiết bị, cực đấu nối rõ ràng.
- Kèm sơ đồ đấu nối với hệ thống bên ngoài (sensor, tải, tín hiệu điều khiển...).
4. Phân tích nguyên lý hoạt động
Một tủ phân phối hạ áp điển hình hoạt động theo trình tự như sau:
- Cấp nguồn đầu vào: Điện được cấp từ máy biến áp hoặc hệ thống cấp nguồn chính.
- CB tổng đóng mạch: Cho phép dòng điện đi vào hệ thống thanh cái.
- Phân phối điện qua các nhánh phụ: Từng CB nhánh sẽ cấp điện cho phụ tải riêng biệt như:
- Động cơ (qua contactor + rơ-le nhiệt).
- Hệ thống chiếu sáng.
- Thiết bị văn phòng, máy móc công nghiệp...
- Bảo vệ và giám sát:
- CB sẽ tự ngắt khi có dòng ngắn mạch/quá tải vượt định mức.
- Thiết bị đo giám sát giúp vận hành theo dõi trạng thái hệ thống.
- Tự động hóa (nếu có):
- PLC nhận tín hiệu từ sensor, timer hoặc nút nhấn và điều khiển contactor, relay tương ứng.
- Có thể kết hợp giao diện HMI, SCADA để điều khiển từ xa.
5. Ứng dụng và ví dụ thực tế
5.1. Trong công nghiệp
- Tủ phân phối trong nhà máy thường là tủ loại MCC (Motor Control Center), tích hợp nhiều contactor, rơ-le bảo vệ và bộ điều khiển động cơ.
- Tủ MDB cấp cho hệ thống sản xuất, phân phối về các tủ con (DB, SDB, PLC panel).
5.2. Trong dân dụng và tòa nhà
- Tủ điện tầng cung cấp điện cho từng khu vực.
- Tủ DB cấp điện cho hệ thống chiếu sáng, điều hòa, ổ cắm…
5.3. Trong năng lượng tái tạo
- Tủ phân phối DC/AC cho hệ thống điện mặt trời (Solar Combiner Box).
- Tủ ATS (Automatic Transfer Switch) chuyển nguồn giữa lưới và máy phát.
6. Ưu điểm của tủ điện phân phối hiện đại
- An toàn: Bảo vệ rò điện, chạm chập, tăng tuổi thọ thiết bị.
- Tự động hóa cao: Điều khiển từ xa, giám sát qua mạng SCADA, IoT.
- Linh hoạt: Thiết kế module, dễ mở rộng hoặc nâng cấp hệ thống.
- Thẩm mỹ và dễ bảo trì: Sắp xếp dây gọn gàng, có ký hiệu rõ ràng.
7. Kết luận
Việc đọc, hiểu và thiết kế chính xác sơ đồ mạch tủ điện phân phối hạ áp là một kỹ năng thiết yếu đối với kỹ sư điện, kỹ thuật viên lắp đặt và bảo trì hệ thống. Một sơ đồ mạch tốt giúp đảm bảo hệ thống hoạt động ổn định, tiết kiệm chi phí bảo trì và tăng cường độ tin cậy trong vận hành.
Trong xu thế công nghiệp 4.0 và điện tử hóa, các tủ điện phân phối ngày càng được tích hợp nhiều chức năng thông minh hơn, đòi hỏi người làm kỹ thuật không chỉ nắm rõ lý thuyết mà còn cần thành thạo phần mềm thiết kế như AutoCAD Electrical, EPLAN, Visio và kỹ năng thi công thực tế.
